1  工作原理

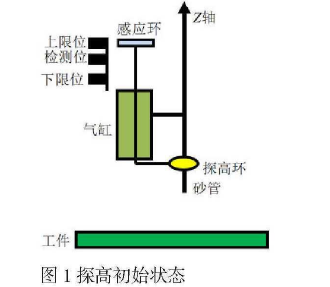

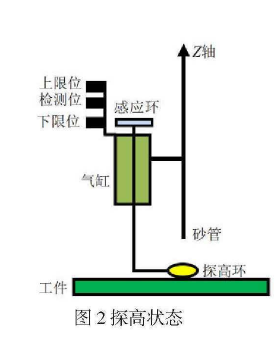

      遥控独立探高属于开关量探高，原理如图1、图2所示。在初始状态，探高环处于上部位置。当进行探高时，探高环弹出，开始探高。如果感应环的位置低于检测位位置，Z轴升降电机将驱动探高装置向下移动，直到感应环到达检测位，Z轴运动停止，同时探高环缩回，探高结束。如果感应环的位置恰好处在检测位，Z轴升降电机将驱动探高装置向上运动，直到感应环低于检测位，Z轴运动停止，同时探高环缩回，探高结束。

3  电气硬件设计
    3.1硬件选型
    遥控独立探高装置的电气控制优选PLC控制方案，因为PLC控制经济性好，开发周期短，使用维护方便。
    (1)可编程控制器

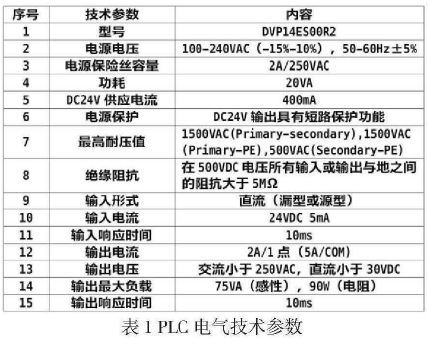

    由于遥控独立探高装置的开关信号输人点数8个和输出点数5个，没有模拟信号的输人输出，所以选择继电器输出的PLC。考虑PLC的性价比，选择台湾中达电通股份有限公司生产的PLC，其电气技术参数如表1所示:

5结束语
    该遥控独立探高装置可以辅助水切害」设备进行自动调整刀头距离板材最佳的切割高度，也可以由操作人员手动调整切割的高度。该遥控探高的电气控制部分可以与数控系统共用一个控制柜，使用控制柜里面的电源，接线端子等。
