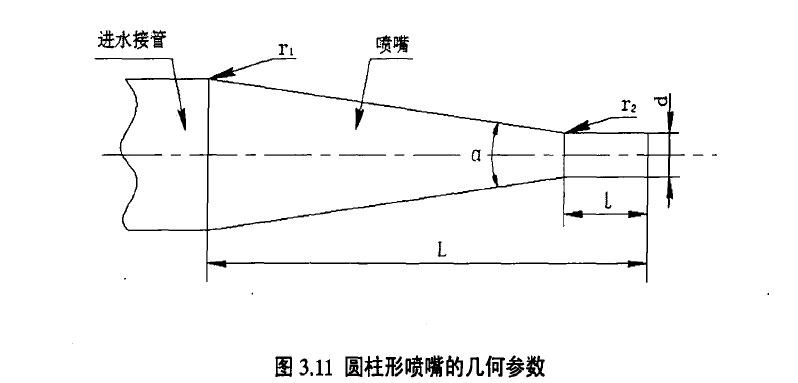

尽管喷嘴型式很多，但出于性能和加工的综合考虑，工程实际应用的大多是圆锥形喷嘴和圆柱形喷嘴，其几何参数主要有喷嘴的收缩角a，入口和出口的过渡形状及倒角的曲率半径r,和rz，出口直径d，圆柱段长度I与直径d的比值，还有喷嘴长度L及内壁表面粗糙度等(见图3.11)

    通常，喷嘴的出口直径d取决于射流的流量，是设计喷嘴的原始数据。需优选的几何参数有a、l/d、r1及r2。前苏联学者GP.Nikonov通过大量实验最早提出这一类喷嘴的设计原则，其基本特征是α二13°， l/d =2一4。

高压水射流喷嘴的设计依循着这一经典实验结果不断发展，虽因某些结构与尺寸的制约，其喷嘴形状会有些变化，但偏离点的参照物仍是这一理论。下面介绍圆柱形喷嘴的主要结构参数如下:

(1)喷孔直径。喷嘴喷孔的直径是喷嘴设计时首先要选定的重要参数，也是确定其它参数的依据。一般情况下，喷孔直径的大小主要是考虑水耗的大小和喷孔是否有堵塞的危险。孔径大，水耗就增加，堵塞的危险也就减少;孔径小，水耗降低，但堵塞的危险也就增大。综合上述两个方面，在设计时，孔径的选择通常以降低水耗为主，取较小值。而对由此引起的喷嘴堵塞的危险，则应采用过滤进水和加强喷嘴的自清作用等措施来降低。

    (2)喷孔的长径比。喷孔的长径比是影响射流状态的另一个重要参数，它直接影响到喷嘴的流动阻力、流量系数等。它的大小决定了喷孔属薄壁孔还是细长孔，从而使经过喷孔的水流具有不同的流动状态。根据流体力学原理，细长孔具有较高的流量系数，因此具有较高的压力能一喷射速度转化效率。

    (3)喷嘴的入口角与出口扩散角。喷嘴的入口角是决定喷嘴流动阻力的主要因素。入口角较大的喷嘴其入口流动阻力较小。喷嘴出口扩散情况对射流的发展将有一定的影响。如果出口扩散角过小，在喷射过程中将产生一定的附壁现象，对射流有一定程度的扰动，因而射流的不稳定性增加，射流的破裂和卷吸都较明显，使射流的连续长度减少，减弱了射流对作业面的作用。
