高压水射流装置由三个部分组成,如图所示,压力源,包括柱塞式往复泵、气动或液动的增压器、离心式水泵等。压力源产生输出的高压水,经过控制阀和压力管路送到喷嘴。喷嘴及其传动机构,喷嘴把水的压能转变成为动能在对工件进行清洗时,必须使喷嘴与工件存在相对运动才能达到加工的要求。因此,喷嘴通常要配备直线运动、旋转或摆动的传动机构。加工工件,水射流的动能由于工件的阻挡而转换为滞止压力,对工件表面进行清洗。如果工件的尺寸不大,可以配备必要的运动机构,并与喷嘴的运动相匹配,以取得最佳的加工效果。当加工工件较大时,可配备与之匹配的行走机械来完成清洗作业。上述三个部分的设备可以根据加工对象而组成固定式的或移动式的整机。

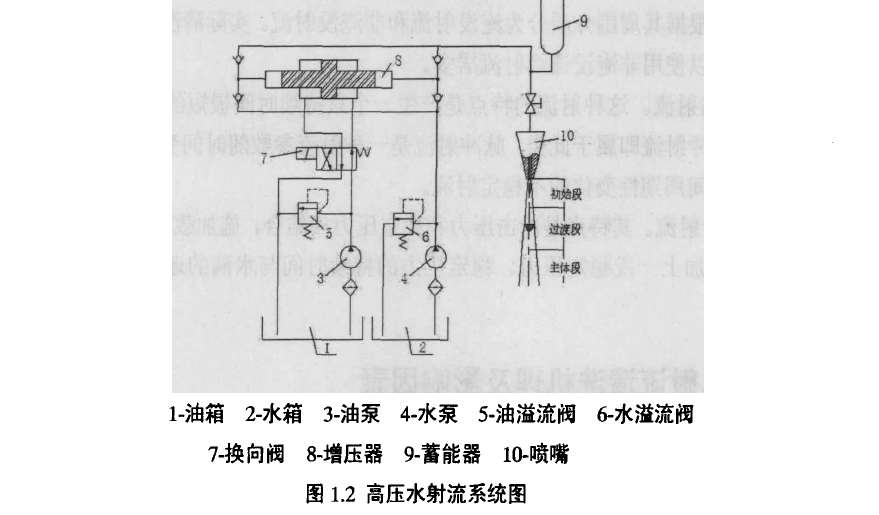

图为常见的高压水射流清洗系统,系统主要由油压系统油泵、油控制阀、增压器、蓄能器、供水系统水泵、水控制阀、喷嘴系统等组成。液压系统的低压油推动增压器柱塞左右移动,将供水系统而来的水压缩使其增压,通过单向阀进入蓄能器保压和稳压,理论上的增压比应为增压器柱塞油压面积与水压段柱塞小面积之比。当高压水液体在经过特制的喷嘴小孔时,将会形成具有很高速度和动能的水射流结构,高压水射流用于清洗、制造加工的根本原理就是利用这种高速射流的动能和部分压力能。
